适用范围
      BF-GZDW系列微机控制型直流屏，适用于不同电压等级的变电站、发电厂、工矿企业、电气化铁路以及高层建筑等领域，可作为高压开关、继电保护、自动装置的操作电源和控制电源。系统采用一体化设计思想，由监控模块、整流模块、绝缘监测模块、电池巡检模块、开关量监测模块、降压模块等构成，具有技术先进、配置合理、测控智能化、操作简便等特点。可与上位机通讯，方便地实现“遥测、遥控、遥信、遥调”四遥功能，是无人值守的理想直流电源设备。

系统特点
■ 两路交流输入自动切换，确保系统正常运行；
■ 输入电压范围宽，电网适应性强；
■ 采用高频开关电源技术，模块化设计，N+1热备份，可靠性高；
■  整流模块采用带电热插拔，日常维护方便快捷；
■  高精度动态均流，可自主、主控或受控运行；
■  监控可选用液晶屏、触摸屏、彩色触摸屏，大屏幕图文显示，界面友好丰富，操作简单方
  便；
■  监控实时对系统运行实施全面监测和控制，可进行系统设置、信息查询，也可通过后台监
  控和远程监控对系统实施“遥测、遥控、遥信、遥调”四遥功能，实现无人值守；
■  监控可自动对蓄电池电压、充放电电流及蓄电池温度补偿精确管理，具有过欠压、过温告
  警及故障告警，确保蓄电池工作在最佳状态，延长蓄电池的使用寿命；
■ 具备手动、自动调压功能及支路绝缘检测功能；
■ 可靠的防雷和高度的绝缘防护措施，确保系统和人身安全；
■ 提供RS232、RS485两种通讯接口，和RTU、CDT、MODBUS三种通讯规约选择；
■ 备有扩展接口可接入外部其它设备；
■ 可采用一套监控系统，双组蓄电池、双组充电装置，母线分段，实现双组蓄电池独立充放
  电管理。
注：可根据用户需求添加事故信号或预告信号报警功能和逆变电源进行DC/AC、DC/DC转换。

工作原理
       两路市电经过自动切换输入一路交流，给整流模块供电。整流模块将输入的交流AC转换为直流DC,给蓄电池充电，同时给合闸母线(合母)负载供电；另外合闸母线通过降压模块后给控制母线(控母)负载供电。系统中运行的各种功能模块受主监控和后台监控及远程监控的控制，监控可实时显示运行信息、查询信息及操控系统。

系统配置
■ 配置选择

■ 整流模块选择(C10为蓄电池容量)

A.控制母线无整流模块

             0.1×C10+经常负荷电流
   模块个数≥_____________________+1
                   模块额定电流

B.控制母线有整流模块

                           0.1×C10
   合母上的模块个数≥ ____________________+1
                          模块额定电流


                          经常负荷电流
   控母上的模块个数≥ ____________________
                          模块额定电流
■ 电池容量配置原则
    A.满足事故停电状态的持续放电，事故时间选定为1小时；
    B.放电末期合闸时所剩下容量不低于额定容量的25%；
    C.保证在冲击负荷出现时直流母线电压下降不超过10%；
    D.对免维护电池合闸电流一般不超过4C；
    E.考虑到电池组末期老化时容量衰减故选储备系数1.2；
    F.具体容量设计可参照国家有关标准和电池厂家提供的技术资料。

■ 接线方案
GZDW30: 单母线分段，单组电池，无降压装置。
GZDW31: 单母线，单组电池，无降压装置。
GZDW32: 双母线分段，单组电池，有手动和自动降压装置。
GZDW33: 双母线，单电池组，有手动和自动降压装置。
GZDW34: 双母线分段，单组电池，有手动和自动降压装置，控制母线有整流模块。
GZDW35: 双母线，单组电池，有手动和自动降压装置，控制母线有整流模块。
GZDW40: 单母线分段，双组电池，无降压装置。
GZDW41: 双母线，双组电池，有手动和自动降压装置。

主要技术参数


使用环境
■ 海拔高度: 不超过2000m；
■ 环境温度: -10℃~+50℃；
■ 相对湿度: ≤90％(25℃) ；
■ 地震烈度: 不超过8度；
■ 设备限在室内工作，且通风良好；
■ 室内应无腐蚀金属和破坏绝缘的有害气体；
■ 安装垂直倾斜度: 不超过5°；
■ 微控制器抗噪声: 1000V 1μs脉冲1分钟；
■ 无强电磁场干扰与剧烈振动。

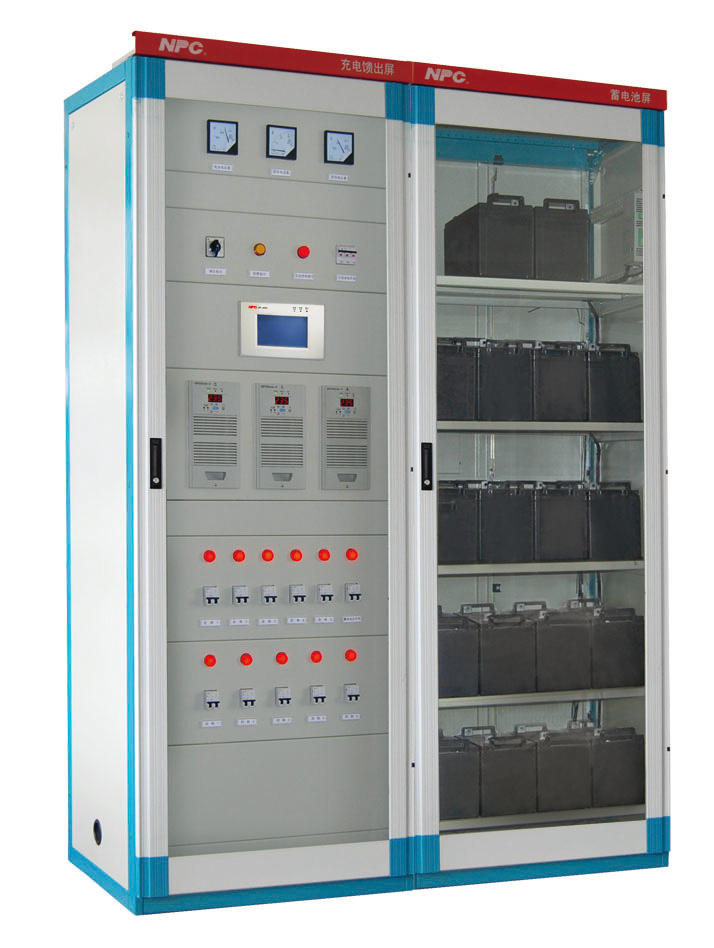

结构特点
■ 柜体结构
     柜体正面为铝合金框玻璃门，后面为双开门，顶部排风，采用电脑灰喷塑，外形美观大方。

■ 柜体面数
      柜体数与模块数、馈线回路数、电池容量及直流电压等因素有关，以220VDC系统，柜体尺寸(mm): 2260x800x600为例，标配情况下为:
